Узел учета пара «ЭМИС-Эско 2210»
- Описание продукции
- Применение
- Документация и ПО
- Технические характеристики
- Сертификаты
- Преимущества
- Комплектация
- Презентации
- Складская программа
Описание продукции

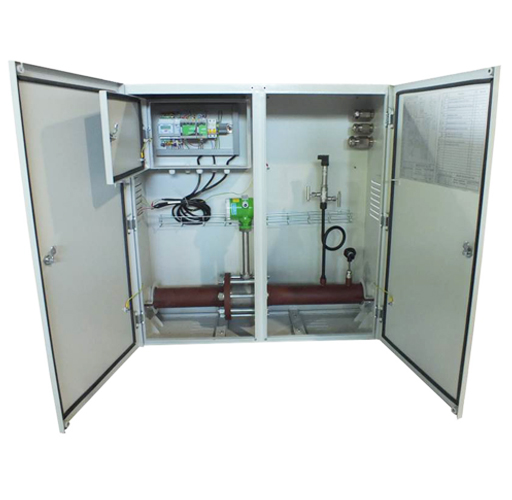

Узел учета пара
ЭМИС-Эско 2210 предназначен для измерения и вычисления параметров энергоносителя в трубопроводах
Узел учета используется для коммерческого и технологического контроля насыщенного и перегретого пара, попутного нефтяного газа, газовых смесей, жидкостей и водных растворов, а также в системах ППД.
Комплекс применим для автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, газораспределительных станциях, нефтегазодобывающих предприятиях, в условиях круглосуточной эксплуатации.
Учет расхода пара
При решении задач учета параметров энергоносителей, комплекс наиболее часто используется для:
- расчета объемного расхода пара с приведением его величины к стандартным условиям;
- измерения давления и температуры энергоносителя;
- вычисления массового расхода;
- вычисления тепловой энергии теплоносителя;
- архивирования полученных данных по заданным периодам.
Узнайте цену на узел просто заполните опросный лист и отправьте на sales@emis-kip.ru
Применение
Узел учета используется для учета таких сред как:
- природный, нефтяной (попутный) газы, добываемые и собираемые газонефтедобывающими организациями и вырабатываемые газонефтеперерабатывающими заводами;
- жидкостей и водных растворов, в том числе загрязненных и смесей жидкостей;
- сжатого воздуха, вырабатываемого компрессорами, на предприятиях нефтяной, нефтеперерабатывающей, металлургической, химической, пищевой, медицинской и других отраслях промышленности;
- технологических жидкостей, в том числе агрессивных и взрывоопасных;
- воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях для поддержания пластового давления в процессе добычи
Технические характеристики
| Характеристика | Значение |
|
Диаметр условного прохода, мм: |
|
| для полнопроходного преобразователя расхода: | 15 / 25 / 32 / 40 / 50 / 65 / 80/ 100/ 125 / 150/ 200/ 250/ 300 |
| для погружного преобразователя расхода: | 350/ 400/ 450/ 500/ 600/ 700/ 800/ 900/ 1000/ 1100/ 1200/ 1300/ 1400/ 1500/ 1600/ 1800/ 2000 |
| Давление измеряемой среды, МПа | 1,6; 2,5; 4,0; 6,3; 15; 20 |
| Температура измеряемой среды |
|
| Вязкость измеряемой среды | не более 7 мПа•с |
|
Интерфейс передачи данных*: -встроенный интерфейс вычислителя -локальная вычислительная сеть -беспроводная передача данных -интерфейс |
RS – 232 (USB)/ CAN- BUS Ethernet GPRS/GSМ RS-485 |
| Напряжение питания | 220В сети переменного тока, с частотой (50±1) Гц |
| Атмосферное давление | от 84 до 106,7 кПа |
| Температура окружающей среды: |
|
| для измерительных преобразователей | от -40 ºС до +70 ºС |
| для расчетно – измерительного преобразователя и функциональной аппаратуры | от -10 ºС до +50 ºС |
| Относительная влажность, %, не более (без конденсации влаги, при температуре 35 ºС) |
|
| для измерительных преобразователей | 95±3% |
| для расчетно – измерительного преобразователя и функциональной аппаратуры | 80±3% |
| Защита от окружающей среды: |
|
| измерительные преобразователи | не хуже IP65 по ГОСТ 14254 |
| для расчетно – измерительного преобразователя и функциональной аппаратуры | не хуже IP20 по ГОСТ 14254 |
| Взрывозащищенное исполнение измерительных преобразователей | Exd, Exi |
| Интервал между поверками | 4 года |
|
Срок службы |
не менее 12 лет |
Примечание: *Возможно использование другого интерфейса передачи данных по спец. заказу.
Преимущества
Сенсор расходомера не боится водяных пробок, что обеспечивает максимальную защиту узла от термо- и гидроударов, повышая надежность измерений.Изменение технологических параметров в широком диапазоне не приводит к остановке процесса или ухудшению точности измерения расхода пара, газа и жидкости.
- Конденсат, осаждаемый на стенках трубопровода, не влияет на работоспособность расходомера что обеспечивает возможность измерения пара с высокой влажностью.
- Наличие сертифицированных алгоритмов расчета позволяет измерять попутный нефтяной газ с достаточно высокой точностью.
- Универсальность узла за счет возможности измерения различных сред, широкого типоразмерного ряда, динамическому и температурному диапазону измеряемых сред.
- Защита информации от несанкционированного доступа с помощью встроенной системы паролей ТЭКОНа и «антивандального» шкафа в составе.
Снижение затрат:
- Широкий межповерочный интервал в 4 года позволяет снизить стоимость обслуживания комплекса.
- Снижение времени и затрат на проектирование благодаря готовым решениям для любых технологических процессов.
- Конструкция узла позволяет производить замену или ремонт датчика давления, метрологическую диагностику расходомера, в процессе эксплуатации, без остановки потока среды.
- Экономичная цена на узел учета пара, так как поставляется напрямую с завода изготовителя
Комплектация
Базовый комплект поставки
| Наименование | Обозначение |
| ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ* | |
| Преобразователь расхода вихревой | ЭМИС-ВИХРЬ 200 (205, ППД) |
| Измерительный преобразователь давления | Согласно требованиям по точности |
| Термопреобразователь сопротивления | Согласно требованиям по точности |
| ВЫЧИСЛИТЕЛЬ | |
| Преобразователь расчетно-измерительный | ТЭКОН 19 |
| БЛОК ПИТАНИЯ | |
| Блок питания | ЭМИС-БРИЗ 90 |
| КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ | |
| КМЧ для расходомера | ЭВ-200.КМЧ |
| Клапанный блок | БКН-1-08 |
| Бобышка для монтажа датчика давления | ЭМИС – ВЕКТА 1130 |
| Устройство для отбора давления | ЭМИС – ВЕКТА 1120 |
| Защитная гильза | ЭМИС – ВЕКТА 1300 |
| Бобышка для монтажа датчика температуры | ЭМИС – ВЕКТА 1330 |
Примечание: *Возможна комплектация узла другими преобразователями, с аналогичными техническими характеристиками
Дополнительный комплект поставки
| Наименование | Условия применения | Обозначение |
| КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ | ||
| Измерительные участки | Диаметр трубопровода не совпадает с типоразмером расходомера | УИ-200 |
| Струевыпрямитель | Невозможно выполнить рекомендации по длинам прямых участков | ЭМИС-ВЕКТА 1200 |
| МОНТАЖНЫЙ ШКАФ | ||
| Монтажный шкаф КИП | Для установки контроллеров, блоков питания и другой функциональной аппаратуры | По заказу |
| Шкаф антивандальный | Для установки узла учета "под ключ" совместно с КИП | ШТ 000.000.000 |
| Шкаф обогреваемый трубный | Эксплуатация узла в суровых зимних условиях | ШТО 000.000.000 |
| УСТРОЙСТВА СВЯЗИ* | ||
| Контроллер К-104 | Локальная вычислительная сеть Ethernet | К-104 |
| Контроллер GPRS/GSM | Беспроводной метод передачи | К-105 |
| Адаптер АИ-80 | Через интерфейс RS485 | АИ-80 |
| Устройство согласования протоколов УСП-78 | Подключение ТЭКОН-19 к существующей диспетчерской системе, контроллеру или промышленной сети | УСП-78 |
| БАРЬЕРЫ ИСКРОЗАЩИТЫ | ||
| Барьер искрозащиты БИС-А-Ех(серия 100) | Использование узла вида Exib, Exia во взрывоопасной зоне | БИС-А-107-Ех** |
| БИС-А-110-Ех*** | ||
| БИС-А-111-Ех | ||
| Коробка взрывозащищенная | ||
| Коробка взрывозащищенная КРВ-100 | Использование узла вида Exd во взрывоопасной зоне | КР-В-100d |
| СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ | ||
| Кабель соединительный | Подключение контрольно-измерительной аппаратуры для обеспечения работоспособности узла | МКЭШ 5x0,5, экранированный |
Примечание
*Совместно с контроллерами для передачи данных на верхний уровень, поставляется дополнительный блок питания ЭМИС-БРИЗ 90-2-24-100-DIN.
** Поставляется совместно с ТПТ, ТСПТ. При комплектации узла ТСПУ, не входит в состав.
*** Для Метран ТСПУ-270 используется БИС Метран-602-Ех.

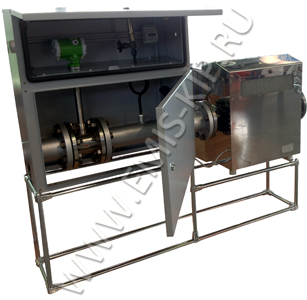

Узел учета ЭМИС-ЭСКО 2210 с автономным парогенератором
Складская программа
Складская программа
| Характеристики |
| 1. Диаметр условного прохода трубопровода 15-100 мм |
| Давление измеряемой среды до 6,3 МПа |
| Измеряемая среда: газ, жидкость |
| Максимальная температура измеряемой среды до 320 °С |
| Характеристики |
| 2. Диаметр условного прохода трубопровода 125-300 мм |
| Давление измеряемой среды до 2,5 МПа |
| Измеряемая среда: газ, жидкость |
| Максимальная температура измеряемой среды до 320 °С |
