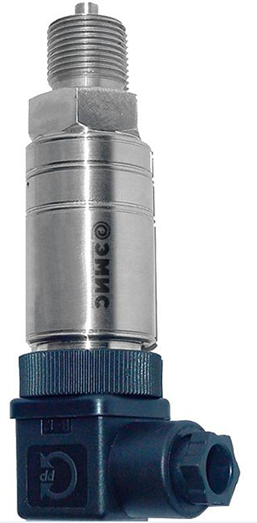

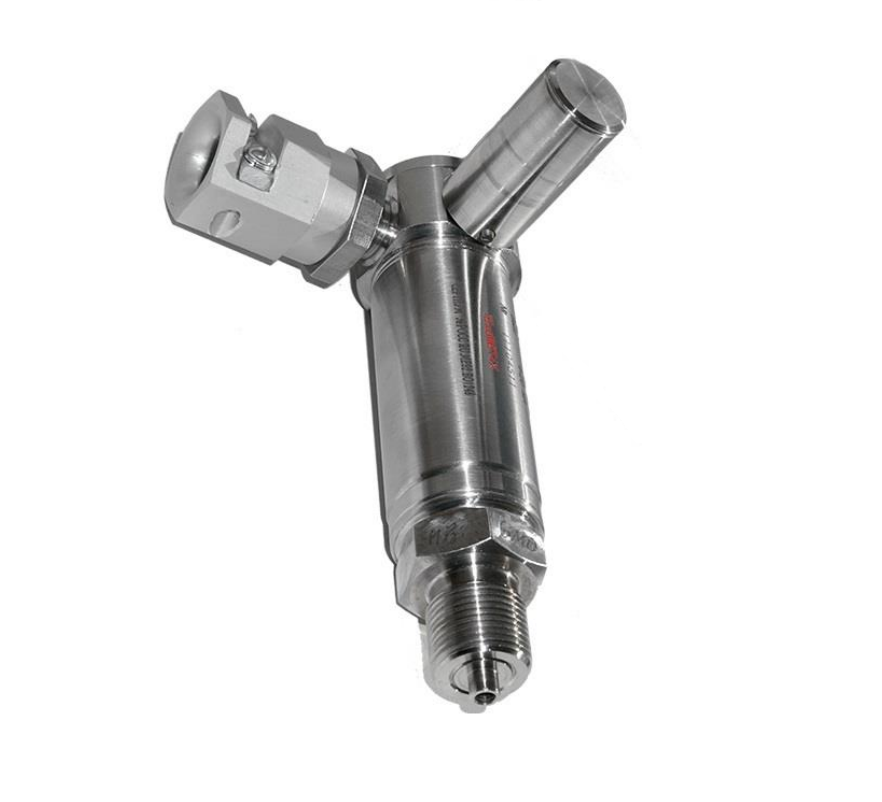

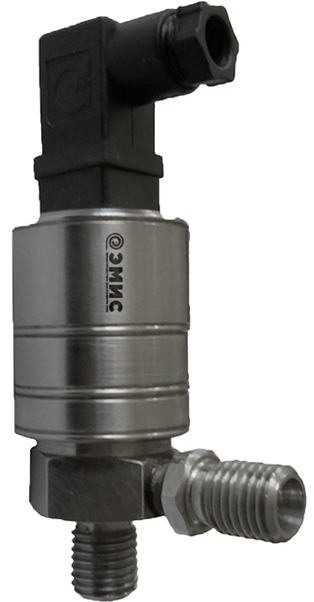

Датчик давления малогабаритный ЭМИС-БАР М
- Описание продукции
- Документация и ПО
- Технические характеристики
- Сертификаты
Датчики давления малогабаритные ЭМИС-БАР М предназначены для непрерывного преобразования значений абсолютного (ДА), избыточного (ДИ) давления, избыточного давления-разрежения (ДИВ), а также разности давлений (ДД) жидких и газообразных сред, в различные виды аналоговых и цифровых сигналов.
Рабочими измеряемыми средами для датчиков ДИ, ДИВ, ДА являются газы, парогазовые и газовые смеси, а также некристаллизующиеся и незатвердевающие жидкости, неагрессивные к титановым сплавам и коррозионностойким сталям.
Рабочими измеряемыми средами для датчиков ДД являются природный газ и другие очищенные сухие неагрессивные газы и газовые смеси.
Датчики давления ЭМИС-БАР М могут использоваться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности. Датчики давлений могут использоваться для преобразования значения давления жидкости, пара или газа в различные виды аналоговых и цифровых сигналов.
-избыточное
- избыточное давление-разрежения
-абсолютное

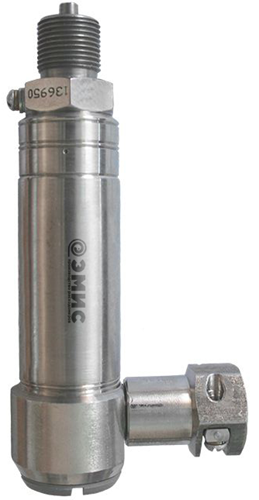

-дифференциальное
Устройство датчика состоит из:
2. Корпус датчика давления
3. Присоединение к процессу
Возможно вас заинтересуют:
Датчик абсолютного давления ЭМИС-БАР Датчик избыточного давления ЭМИС-БАР Датчик дифференциального давления ЭМИС-БАР| Характеристика | Значение |
|
Измеряемая среда |
жидкость; пар; газ |
|
Диапазон измеряемых давлений (мин, макс), МПа |
-0,1…160 |
|
Виды исполнений по взрывозащите |
Искробезопасная цепь 0 Ex ia IIB T6…T4 Ga Искробезопасная цепь 0 Ex ia IIC T6…T4 Ga Взрывозащищенная оболочка 1 Ex d IIC T6…T4 Gb |
| Основная приведенная погрешность, % | 0,15…1 |
| Температура измененяемой среды (мин, макс), °С | -40...+150 |
| Температура окружающей среды для датчиков взрывозащищенного исполнения, °С |
Т4 от -50° до +120°С Т5 от -50° до +85°С Т6 от -50° до +70°С |
| Температура окружающей среды (общепромышленное исполнение), °С | -60...+90 |
| Материал корпуса датчика давления | Нержавеющая сталь |
| Материал мембраны | Титановый сплав |
| Степень защиты датчиков от воздействия пыли и воды | IP65 |
| Выходные сигналы |
4…20 мА/ 2 – провод RS-485/Modbus 0…10 В/ 3 – провод 0…5 В/ 4 – провод 0,5…4,5 В/ 3 – провод 0,4…2,0 В/ 3 – провод 0…5 мА/ 3 – провод 0…5 мА/ 4 - провод |
| Присоединение к процессу | штуцерное |
| Межповерочный интервал | 5 лет |
| Средний срок службы | 15 лет |
-
