Вычислители УВП-280
Одновременный учет по различным трубопроводам расхода воды, пара, попутного нефтяного газа, коксового газа и других смесей газов, товарной и сырой нефти.
- Описание продукции
- Документация и ПО
- Технические характеристики
- Сертификаты
- Преимущества
- Комплектация
Вычислители серии УВП-280 используются в составе узлов учета газа, пара и нефти, сертифицированных с расходомерами «ЭМИС».
Вычислитель УВП-280 предназначен для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, плотности и их преобразования в значения физических величин и вычислений расхода и количества воды, пара, нефти, нефтепродуктов, различных газов и смесей газов.
Вычислители применяются в узлах учета совместно с первичными преобразователями расхода, давления и температуры.
В состав вычислителя входит блок вычислений (БВ) и перифирийный интерфейсный контроллер (ПИК). В зависимости от расположения БВ и ПИК существуют следующие модификации вычислителя:

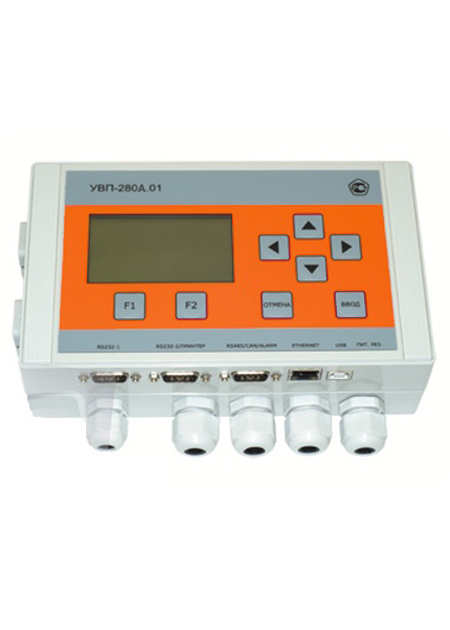

- УВП 280А.01 - расположение БВ и ПИК в едином корпусе;

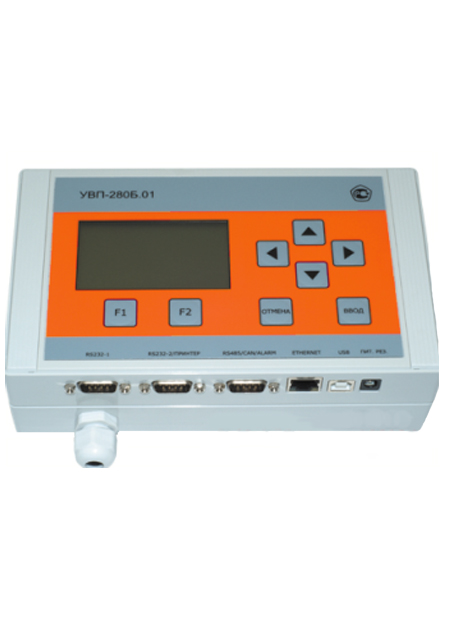

- УВП 280Б.01 - вычислитель БВ и ПИК выполнены в отдельных корпусах. Связь между ними осуществляется по двухпроводному кабелю.
Перифирийный интерфейсный контроллер принимает и осуществляет первичную обработку выходных сигналов от преобразователей, а затем преобразовывает их в цифровой код, поступающий далее в БВ. Блок вычислений обрабатывает результаты измерений, вычисляет расход и количество измеряемых сред, хранит полученную информацию по накопленным параметрам в виде архивов, отвечает за вывод параметров на индикатор.
Возможно вас заинтересуют:
Узел учета тепла Узел учета газа ЭМИС-Эско 2230 на базе ЭМИС РГС 245 Узел учета пара ЭМИС-Эско 2210-
Руководство по эксплуатации. УВП-280
| Параметр | УВП 280А.01 | УВП 280Б.01 |
| Электропитание |
от сети переменного тока 187-242 В (50 Гц) Для УВП 280Б.01 возможно также питание от источника постоянного тока 24 В |
12 В |
| Мощность | 14 Вт |
Для БВ - 8 Вт Для ПИК - 11 Вт |
| Температура окружающей среды | от -20°С до +50°С | |
| Количество изимерительных каналов частоты и количества импульсов | 6 | от 6 до 24 |
| Количество выходных сигналов силы тока | 6 | от 6 до 24 |
| Количество сигналов сопротивления | 6 | от 6 до 24 |
| Количество датчиков, подключаемых по RS-485 | от 1 до 32 | |
| Количество датчиков, подключаемых по RS-232 | от 1 до 32 | |
| Интерфейс |
RS485, RS232, Ethernet (Modbus RTU/TCP), GSM/GPRS, накопитель USB (опция) |
|
| Срок службы | 12 лет | |
| МПИ | 4 года | |
| Пылевлагозащита | IP 54 |
БВ - IP 54 ПИК - IP 66 |
-
Сертификат об утверждении типа СИ_УВП 280
- Наличие дополнительных блоков расширения ПИК дает возможность уменьшить количество линий связи с датчиками и гибко наращивать количество входов, что позволяет обслуживать до 10-ти трубопроводов;
- Наличие большого графического дисплея позволяет одновременно наблюдать значительное количество текущих параметров и их изменение в графическом виде;
- Прямое подключение прибора к локальной сети дает возможность в реальном времени через web интерфейс получать текущие и архивные параметры по трубопроводам;
- Наличие нескольких независимых портов связи для интеграции в SCADA системы позволяет обеспечить подключение вычислителя на верхнем уровне как к SCADA системе поставщика энергоресурсов, так и к собственной системе предприятия-потребителя энергоресурсов.
- Хранение часовых, суточных и минутных архивов для измеренных и вычисленных параметров.
- Проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю при работе в составе СИКН, СИКГ, СИКВ.
- Модуль IP-RS, предназначен для организации обмена информацией через сеть Ethernet c периферийными устройствами, поддерживающими протокол Modbus RTU на интерфейсах RS-232 и RS-485.
- Адаптер A232/485, предназначен для преобразования интерфейса RS232 в интерфейс RS-485.
- Адаптер А232/485-РСМ (с автоматическим определением скорости передачи), предназначен для преобразования интерфейса RS-232 в интерфейс RS-485.
- Модем MD-V.23M предназначен для приема и передачи цифровой информации по протоколу V.23 через проводную линию связи или радиоканал.
- Модем MD-HART предназначен для связи персонального компьютера или системных средств АСУТП с устройствами, поддерживающими HART-протокол.
- Контроллер расширения КР-HART предназначен для сбора данных с устройств, поддерживающих HART-протокол, и передаче этих данных по MODBUS-протоколу.
- Радиомодем РМ-433 предназначен для приема и передачи данных по радиоканалу.
- Контроллер расширения КР-HART.M2 предназначен для сбора данных с устройств, поддерживающих HART-протокол, и передачи этих данных по протоколу MODBUS.
- Адаптер АТП-01 предназначен для преобразования синусоидального сигнала с турбинных преобразователей расхода в импульсный сигнал с выходом типа "открытый коллектор".
