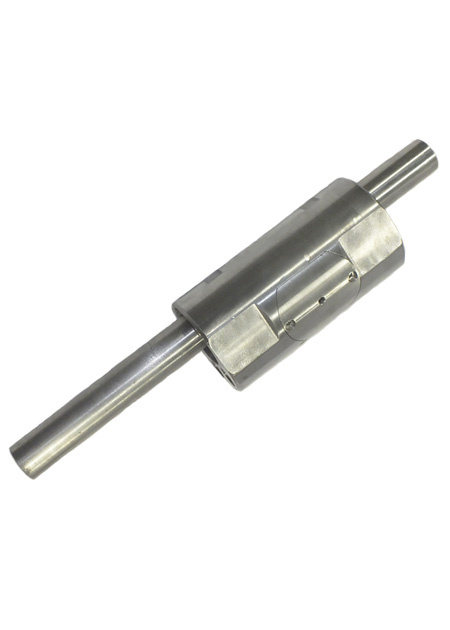

Скважинный расходомер ЭМИС-ВИХРЬ 200 СКВ
Современное решение для постоянного мониторинга параметров нефтяных и водонагнетательных скважин.
- Описание продукции
- Применение
- Документация и ПО
- Технические характеристики
- Сертификаты
- Преимущества
Описание продукции
Скачать опросный лист
Расходомер «ЭМИС-ВИХРЬ 200-СКВ» представляет собой современное решение для постоянного мониторинга параметров нефтяных и водонагнетательных скважин. Расходомер устанавливается на насосно-компрессорные трубы НКТ и обеспечивает высокую точность измерения текущего расхода и дебита скважины. Высокая надежность, термобаростойкость и защищенность от воздействий измеряемой среды позволяют применять расходомер в самых сложных условиях эксплуатации.
Глубинно-исследовательский комплекс на базе расходомеров ЭМИС позволяет производить измерение и мониторинг в режиме реального времени следующих параметров:• Дебит скважины за сутки;
• Текущий расход;
• Давление в НКТ;
• Температура в затрубном пространстве;
• Давление в затрубном пространстве.
Чтобы узнать цену прибора, заполните опросный лист и отправьте его на sales@emis-kip.ru.
Возможно вас заинтересуют:
Реле потока жидкости «ЭМИС-ПОТОК 236» Вихревой расходомер ЭМИС-ВИХРЬ 200 рудничного исполненияПрименение
Скважинный вихревой расходомер ЭМИС-ВИХРЬ 200-СКВ применяется для измерения расхода пластовой жидкости и водонефтяной смеси и особенно эффективен, если:• требуется постоянный мониторинг параметров скважины
• расходомер будет подвергаться высокому давлению и температуре
• необходима высокая точность измерения
• измеряемая среда содержит механические включения
Типовые задачи
• нефтедобывающие скважины с одновременно-раздельной добычей (ОРД) с эксплуатацией двух продуктивных пластов;
• нагнетательные скважины ППД с одновременно-раздельной закачкой (ОРЗ) с эксплуатацией двух продуктивных пластов;
• нагнетательные скважины ППД с внутрискважинной перекачкой (ВСП) с эксплуатацией двух продуктивных пластов;
• водозаборные скважины в системе межскважинной перекачки ППД.
Глубинно-исследовательский комплекс на базе вихревого расходомера ЭМИС-ВИХРЬ 200-СКВ был впервые установлен в 2011 году в системы поддержания пластового давления внутрискважинной перекачки ОАО «Татнефть».
Показания глубинного расходомера полностью соответствовали показаниям контрольных датчиков расхода.
Показания работы расходомера ЭМИС-ВИХРЬ 200-СКВ
на скважине в ОАО «Татнефть»
Документация и ПО
Программное обеспечение
-
Скачать ПО «ЭМИС-Интегратор»
Для получения бесплатного программного обеспечения «ЭМИС-Интегратор» заполните данную форму. На указанную вами почту придёт письмо с ссылкой для скачивания.
Технические характеристики
| Характеристика | Значение |
| Измеряемая среда |
|
| Диапазон расхода |
См. таблицу расхода |
|
Типоразмеры |
от 15 до 100 мм |
|
Температура измеряемой и окружающей среды |
от -20°С до +110°С |
| Погрешность |
до ±1,5% |
|
Вязкость жидкости |
до 7мПа*с |
|
Обводненность жидкости |
от 40 до 100% |
| Давление измеряемой среды | до 50 МПа |
|
Глубина спуска |
до 3500 м |
| Выходные сигналы: |
|
| Взрывозащита |
1ExdIIAT4X |
|
Интервал между поверками |
4 года |
|
|
|
Сертификаты
Обязательные сертификаты
Дополнительные сертификаты
-
Свидетельство о регистрации ПО
Преимущества
Уникальная технология контроля параметров скважины
- расходомер ЭМИС-ВИХРЬ 200-СКВ обеспечивает постоянный мониторинг параметров скважины;
- передача измерений на верхний уровень АСУТП по радио каналу и GPRS; получить доступ к архивам измерений возможно в любое время в любом месте;
- применение вихревого метода и цифровой обработки сигнала обеспечивает высокую точность измерения 1,5% подтвержденную сертификатом соответствия СИ;
- возможность компоновки скважин различной сложности;
- погружение до 3 расходомеров на одном каротажном кабеле;
- интеллектуальная обработка сигнала, отсечение помех;
- контроль достоверности метрологических характеристик.
Надежное решение
- В отличие от традиционно используемых лопастных расходомеров, которые часто выходят из строя из-за засорения лопастей турбинки, расходомер ЭМИС-ВИХРЬ 200-СКВ не содержит механических частей;
- Обладает высокой термобаростойкостью. Возможность измерения жидкостей с давлением до 50 МПа и температурой до 110 С.
- Расходомер изготовлен целиком из нержавеющей стали. Обладает коррозийной стойкостью к пластовой воде, в которой в больших количествах растворены минеральные хлорсодержащие соли.
