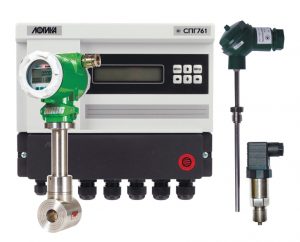

Измерительный комплекс ЛОГИКА 6764
Измерение расхода и объема природного газа, технических газов различного состава.
Среда измерения:
газы
- Описание продукции
- Документация и ПО
- Технические характеристики
- Сертификаты
Описание продукции
Измерительные комплексы газа ЛОГИКА 6764 предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
При работе в составе узла учета газа измерительные комплексы обеспечивают:
При работе в составе узла учета газа измерительные комплексы обеспечивают:
- -измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
- -приведение результатов измерений расхода и объема к стандартным условиям ТС=293,15 К и РС=0,101325 МПа;
- -архивирование значений объемов газа при рабочих и при стандартных условиях, среднего расхода газа при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах;
- -архивирование сообщений об изменении настроечных параметров;
- -архивирование сообщений о нештатных ситуациях.
- -показания текущих, архивных и настроечных параметров на встроенном дисплее корректора;
- -защиту архивных данных и настроечных параметров от изменений.
Документация и ПО
Дополнительная документация
-
Руководство по эксплуатации Логика 6764
Технические характеристики
| Характеристика | Значение |
|
Корректор |
СПГ761.2, СПГ762.2 |
|
Измеряемая среда |
СПГ761.2: природный газ; СПГ762.2: метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе доменный и коксовый газы. |
|
Количество подключаемых первичных преобразователей с выходным сигналом тока, соответствующим давлению (Р) и разности давлений (ΔР), импульсным выходным сигналом, соответствующим объему (V) и сигналом сопротивления, соответствующим температуре (Т) |
Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97, связанных с корректором по интерфейсу RS485, можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров. |
|
Преобразователи расхода, входящие в состав измерительного комплекса |
ЭВ-200
|
|
Преобразователи температуры, входящие в состав измерительного комплекса |
ТС, ТЭМ-100, ТПТ-1 (-17, -19), ТПТ-15, ТСП-Н
|
|
Преобразователи давления и разности давлений,входящие в состав измерительного комплекса |
Метран-150, СДВ, DMP, АИР-20/М2, АИР-30, ПД100И, EJ* , 3051, МИДА-13П, Метран-55, АИР-10 |
|
Барьеры искрозащиты |
ТСС-Ex, Z, Z755 |
Сертификаты
Дополнительные сертификаты
-
Свидетельство об утверждении типа СИ Логика 6764
